Rede LINK para Acionamentos

Sistema de Controle de Acionamentos e Processos Baseado em Fibra Óptica

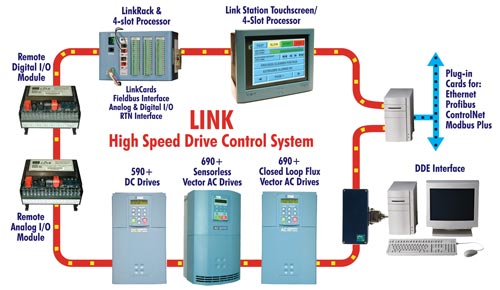

LINK é um Sistema Digital de Controle Distribuido de Ultra Alta Velocidade para Acionamentos de Velocidade Variável. Ele permite que todos os elementos de controle de máquinas e processos incluindo acionamentos de velocidade variável, painéis de controle do operador, e dispositivos de E/S sejam interconectados em rede para proporcionar controle integrado de máquinas de flexibilidade inigualável.

Destaques

• Configurabilidade total para os mais avançados sistemas de múltiplos acionamentos de corrente contínua ou de corrente alternada

• Baseado em fibra óptica de alta velocidade imune a ruídos eletromagnéticos

• Comunicações ponto-a-ponto em tempo real

• Compatibilidade com Fieldbus

• Capacitação para acesso remoto via modem ou Internet

• Acionamentos CA e CC interligados em rede

A velocidade de transmissão de dados de 2,7 MBaud faz do sistema LINK uma rede determinística, dirigida por eventos que opera em tempo real. Cada elemento de controle da máquina ou processo é interconectado por um cabo singelo de fibra óptica imune a ruído, o qual substitui uma miríade de cabos de sinal e controle tradicionalmente associados com sistemas multi-acionamentos. É esperada uma economia típica de cerca de 50% em custos e tempo de instalação de cabos quando comparamos o sistema LINK com um sistema convencional de instalação por cabos elétricos.

Cada sistema LINK pode compreender qualquer combinação de Inversores de Freqüência SSD Drives vetoriais sem encoder ou de malha fechada (Séries 690+, 605 e 620) ou Conversores de Corrente Contínua (Series 590 e 590+). Equipamentos e sensores digitais ou analógicos podem ser interfaceados na rede via módulos locais ou de E/S distribuídos, e uma variedade de dispositivos roteadores permite uma perfeita integração com Controladores Lógicos Programáveis, controles baseados em PCs e sistemas supervisórios de monitoração.

Os principais produtos de um sistema de controle LINK são listados abaixo. No entanto existem muitas outras interfaces e componentes periféricos disponíveis que fazem do LINK o sistema de controle mais flexível do mundo, assim, por favor contacte a distribuidor SSD Drives mais próximo para discutir a sua aplicação em detalhe.  Clique aqui para maiores informações sobre os produtos LINK e suas opções.

Lista de Produtos LINK

• LinkRacks:  Controladores inteligentes de alta velocidade

• LinkStations:  Estações de operação sensíveis ao toque (touch-sensitive) LCD coloridas

• LinkCard E/S Digital:  Módulo de entradas ou saídas digitais de 16 canais x 24V

• LinkCard E/S Analógicas:  Módulo de 8 entradas e 2 saídas analógicas

• LinkCard RTN: Interface de Fibra Ótica de Rede em Tempo Real

• LinkCard DeviceNet

• LinkCard Profibus

• LinkCard Serial Link/Modbus

• Unidade de E/S analógica remota

• Unidade de E/S digital remota

• Interface DDE

• Roteador Universal:  para outras normas de barramentos de comunicação incluindo Data Highway, Ethernet e VME.

Clique aqui para maiores detalhes sobre estes produtos.

DRIVE SYSTEM DESIGNER

Revolucionária Ferramenta de Programação e Projeto de Sistemas

A ferramenta de programação Drive System Designer (“DSD”) não se compara com nenhum outro software programador de acionamentos. Com a opção de "Auto Configuração", ele de fato projeta o sistema completo de acionamentos LINK para você! Você simplesmente digita dados básicos sobre o seu processo (velocidade de linha, tensão do material, etc.) e identifica a função de cada acionamento (desbobinadeira, tensionador de entrada, etc.) e o DSD faz o resto para você, selecionando e configurando todo o Hardware LINK e fazendo toda a programação do software automaticamente.
Clique aqui para maiores detalhes sobre este inigualável software.


Clique aqui para baixar "Visão Geral e Arquitetura da Rede LINK" em PDF
